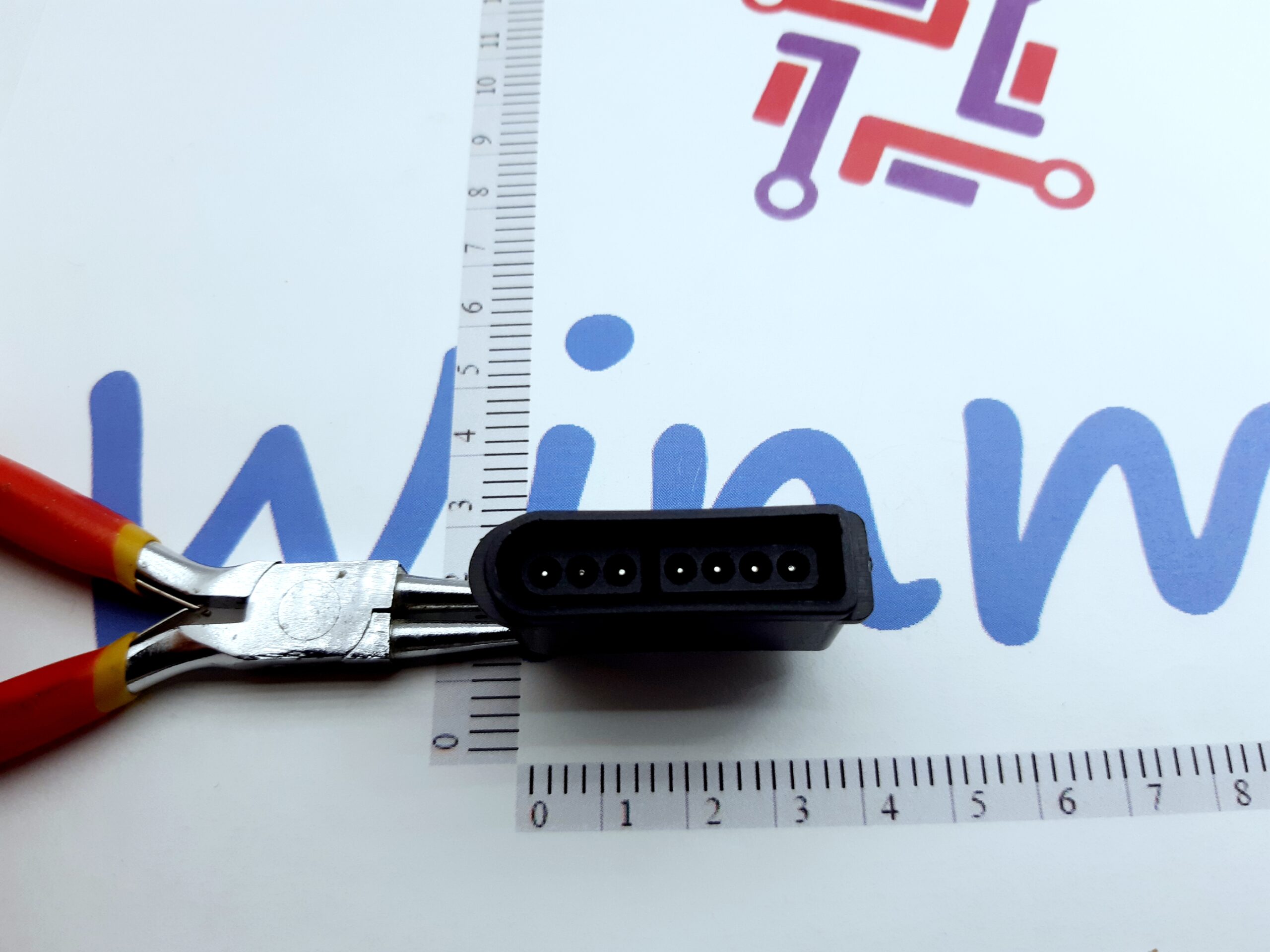

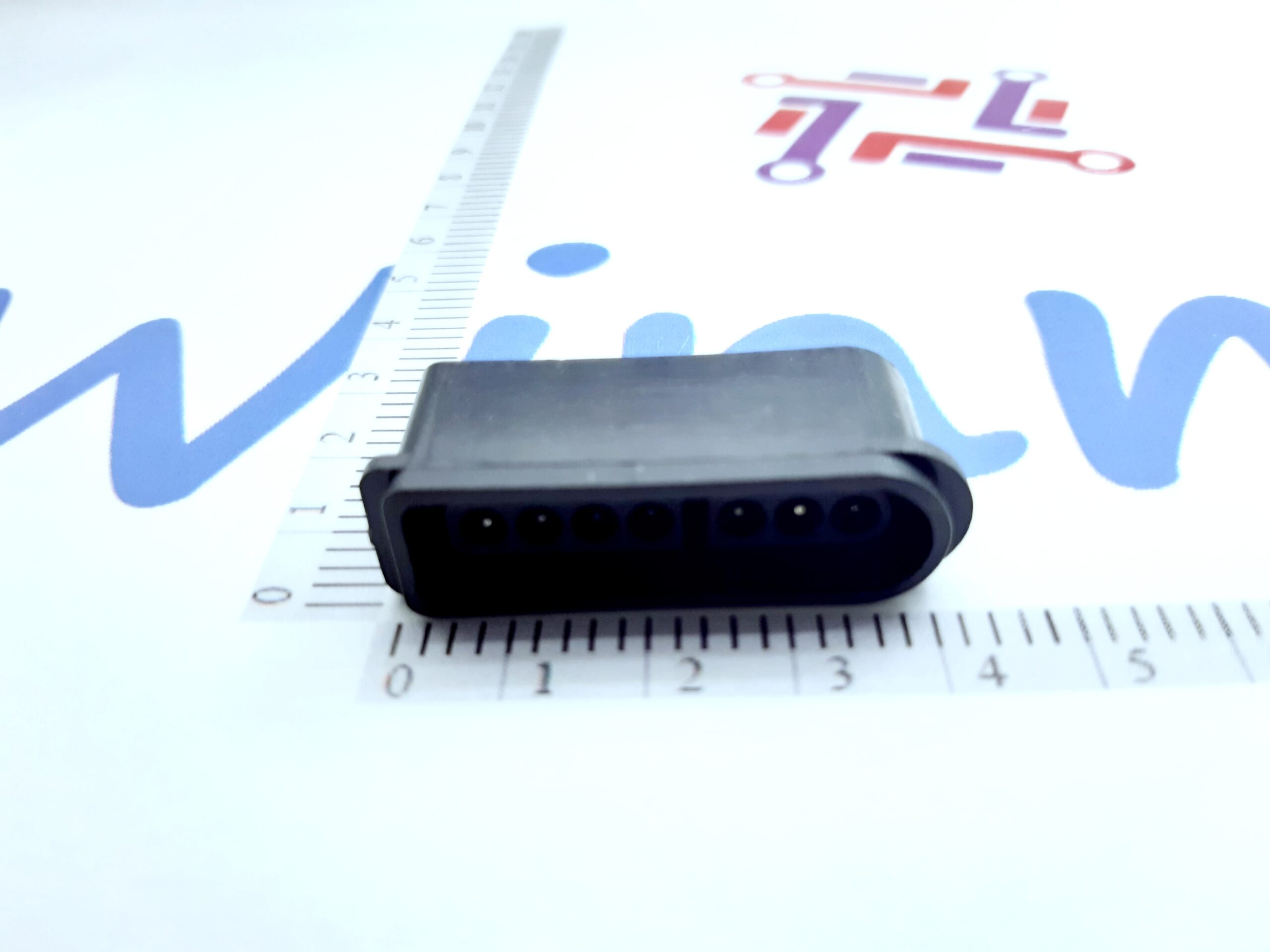

Connettore femmina nero sagomato per controller Super Nintendo SNES a 7 pin con terminali metallici dritti a 180 gradi per saldatura su circuito stampato.

Connettore Joypad Super Nintendo SNES 7 Pin Femmina 180 Gradi a Saldare

2,70 €
You save (%)

Realizza i tuoi adattatori personalizzati con il connettore per joypad Super Nintendo (SNES) a 7 pin femmina con pin a 180 gradi per montaggio a saldare. Questo componente meccanico di ricambio ricalca fedelmente le specifiche geometriche delle porte controller originali della celebre console a 16-bit di Nintendo. Grazie ai suoi pin dritti (verticali a 180°), si inserisce perfettamente nei fori del PCB per una saldatura stabile e sicura. È la scelta ideale per appassionati di retro-gaming, tecnici di riparazione o maker che desiderano sostituire porte usurate, ossidate o danneggiate, oppure per lo sviluppo di interfacce di input fai-da-te e progetti di emulazione.

Layout Originale a 7 Pin: Configurazione dei contatti identica alla porta nativa dello SNES per garantire la piena compatibilità con tutti i controller originali e di terze parti.

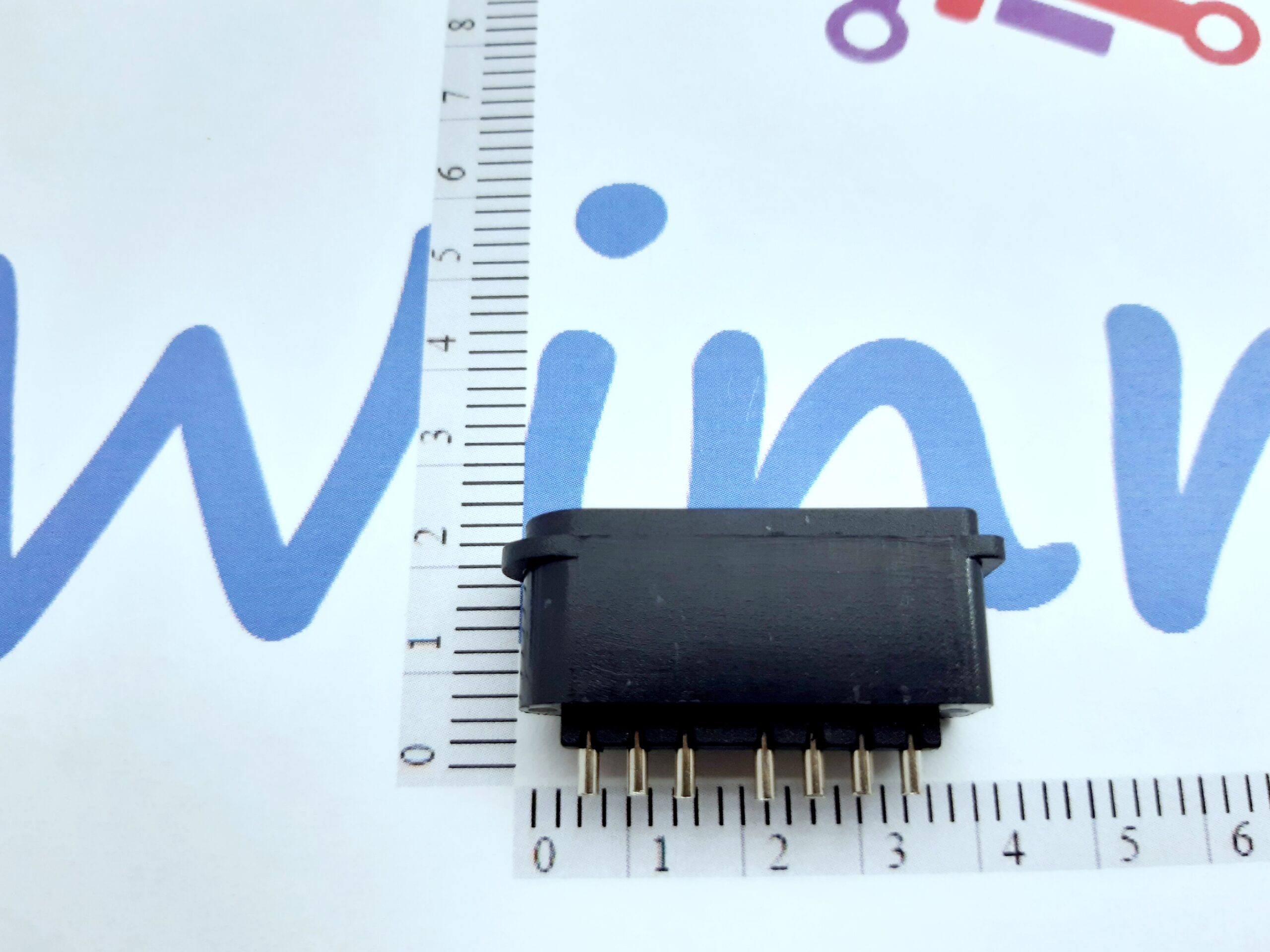

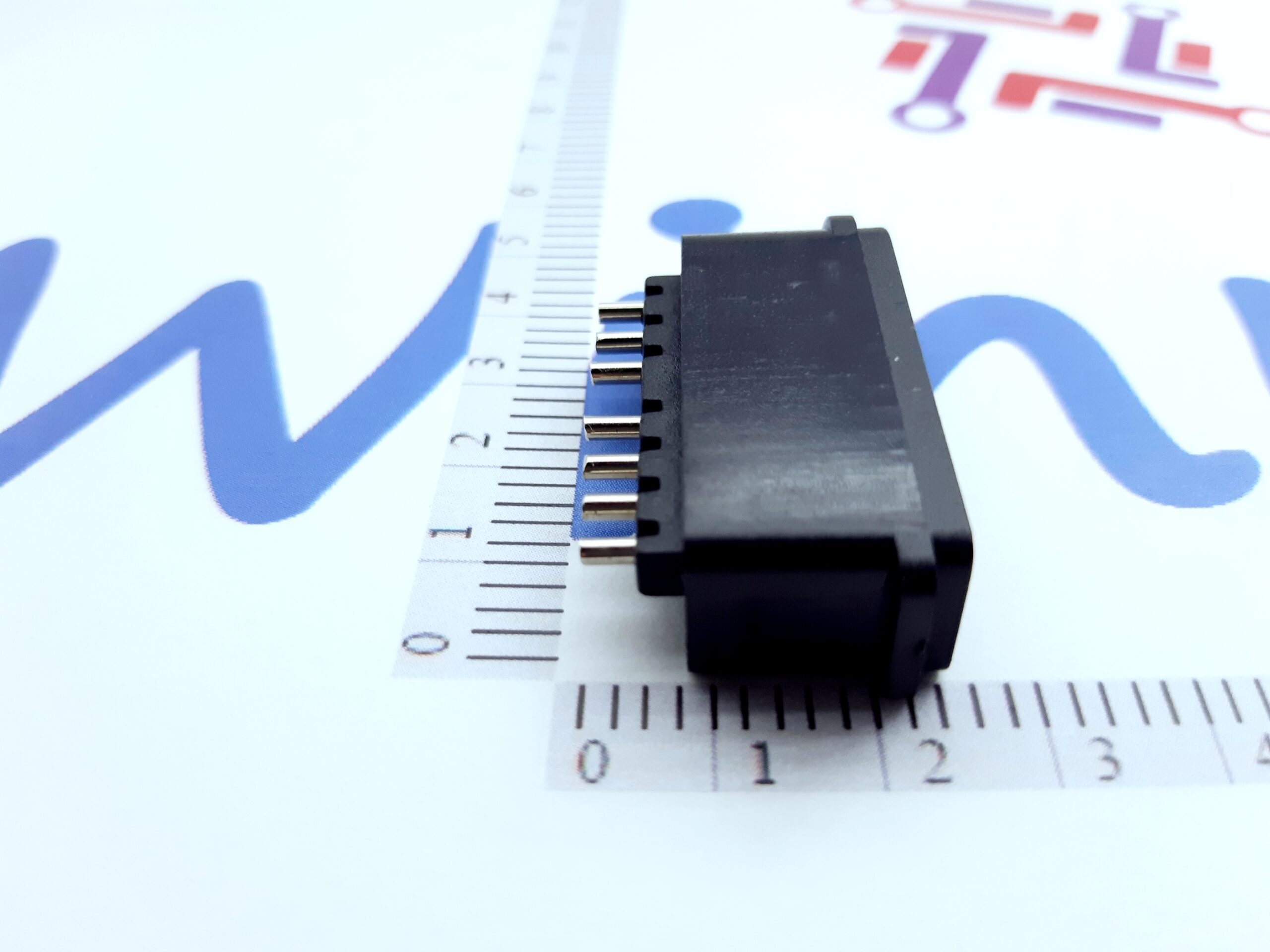

Pin a 180 Gradi (Dritti): Terminali posteriori configurati in linea retta per un posizionamento verticale e un’agevole saldatura passante (Through-Hole) direttamente sul circuito stampato.
Guscio Robusto e Durevole: Struttura esterna in materiale termoplastico resistente all’usura, progettata per sopportare innumerevoli cicli di inserimento e disconnessione dei joypad.
Contatti Ad Alta Conducibilità: Pin interni trattati superficialmente per assicurare una trasmissione del segnale fluida, azzerando i ritardi di input (input lag) causati da falsi contatti o ossidazione.

10 disponibili

COD: B33 Categoria: SUPER NINTENDO SNES Tag: Adattatore Controller SNES, Componenti Retro-gaming, Connettore Femmina 180 Gradi, Connettore SNES 7 Pin, Porta Joypad Super Nintendo, Ricambi Console Vintage, Ricambi SNES a Saldare Marchio: Winmar

La conformazione dei pin dritti a 180° lo rende un componente eccellente per la progettazione di circuiti custom: è perfetto per la creazione di console clone, per la realizzazione di adattatori da SNES a USB (tramite schede Arduino o microcontrollori dedicati) o per l’integrazione di porte controller fisiche su sistemi di emulazione personalizzati e cabinet arcade.

Specifiche Tecniche del Prodotto

Tipo di Connettore: Porta Femmina proprietaria per controller Super Nintendo (SNES).
Numero di Pin: 7 contatti disposti sul layout standard.
Orientamento dei Pin: 180 Gradi (Terminali dritti / verticali rispetto al piano di inserimento).
Tipo di Montaggio: Da circuito stampato (THT – Through-Hole Technology) tramite saldatura.
Materiale Corpo: Plastica isolante ad alta densità.
Materiale Contatti: Lega metallica ad alta conducibilità con trattamento anti-corrosione.
Compatibilità: Controller originali SNES, controller Super Famicom e joypad compatibili di terze parti.

Piedinatura Standard di Riferimento (SNES Controller Pinout) I 7 pin gestiscono i segnali fondamentali del protocollo di comunicazione seriale sincrono dello SNES:

VCC: Alimentazione positiva (+5V DC).
CLOCK: Segnale di temporizzazione (Clock di sincronizzazione).
LATCH: Segnale di campionamento (Strobo per il caricamento dei dati dei tasti).
DATA: Linea di trasmissione seriale dei dati dei pulsanti.
IO / Unused: Linea di Input/Output secondaria (non utilizzata nella maggior parte dei joypad standard).
IO / Unused: Linea di Input/Output secondaria.
GND: Linea di terra / Massa del circuito.
