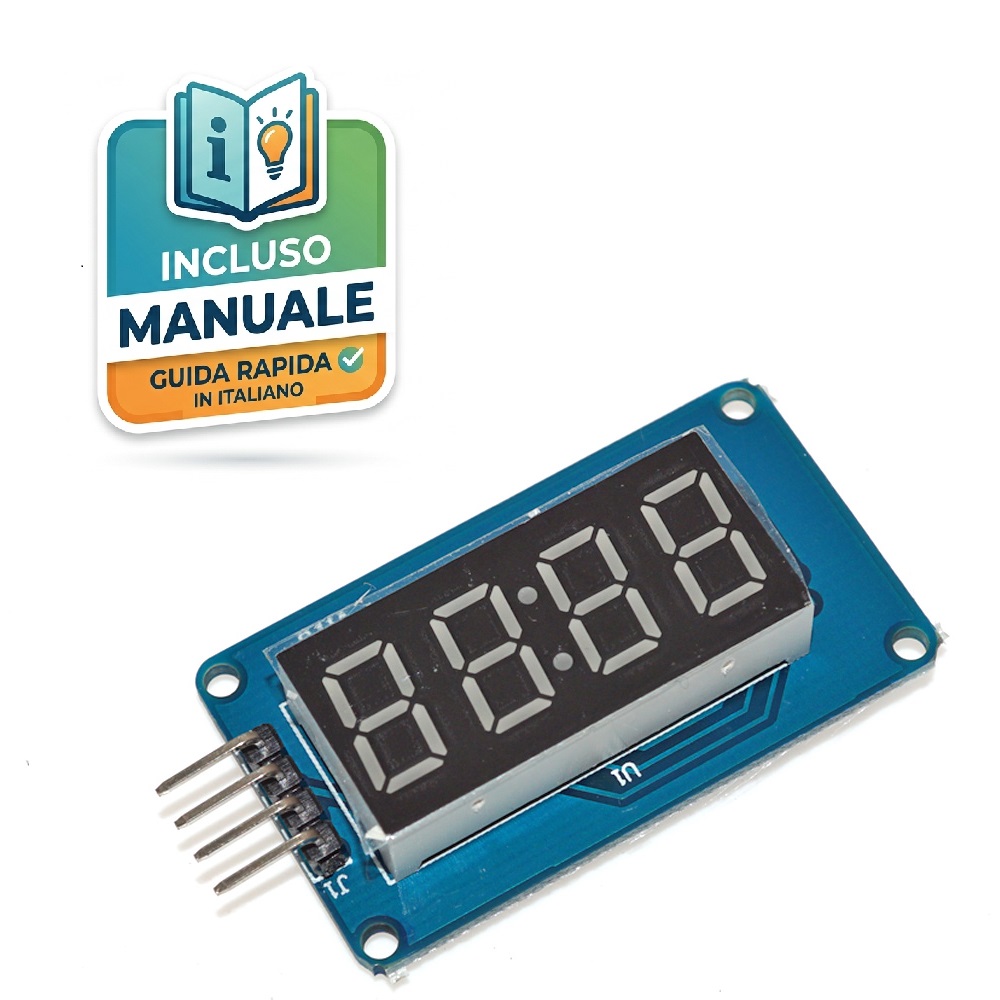

Modulo Display LED 4 Cifre TM1637 Rosso – 7 Segmenti Seriale per Arduino

Display TM1637 4 Cifre LED Rosso 7 Segmenti Arduino 3.3V 5V

Il modulo TM1637 è un display seriale compatto ed efficiente che permette di aggiungere un’interfaccia visiva professionale ai tuoi prototipi senza complicare il cablaggio. Grazie al driver integrato, il microcontrollore non deve occuparsi del refresh dei LED, liberando risorse preziose per il calcolo del codice.

Precisione e Stile

I segmenti rossi offrono un contrasto eccellente e i due punti centrali lo rendono il componente perfetto per la realizzazione di orologi digitali, timer per cucina o pannelli di controllo industriale. La possibilità di regolare la luminosità via software permette di adattare il display a diverse condizioni di luce ambientale, riducendo anche il consumo energetico quando necessario.

⚙️ Specifiche Tecniche

• Alimentazione: 3.3V – 5.5V DC

• Corrente massima: 80mA (tutti i segmenti accesi alla max luminosità)

• Protocollo: Seriale I2C-like (non standard I2C, richiede libreria dedicata)

• Colore: Rosso vibrante

📐 Dimensioni e Montaggio

• Misure PCB: 42 mm x 24 mm

• Fissaggio: 4 fori posizionati agli angoli per massima stabilità.

• Connettività: Header maschio a 4 pin già saldato, pronto per l’uso con cavi Dupont.

🔌 Pinout / Collegamenti

• GND: Massa (0V)

• VCC: Alimentazione (3.3V o 5V)

• DIO: Data Input/Output

• CLK: Clock Signal
