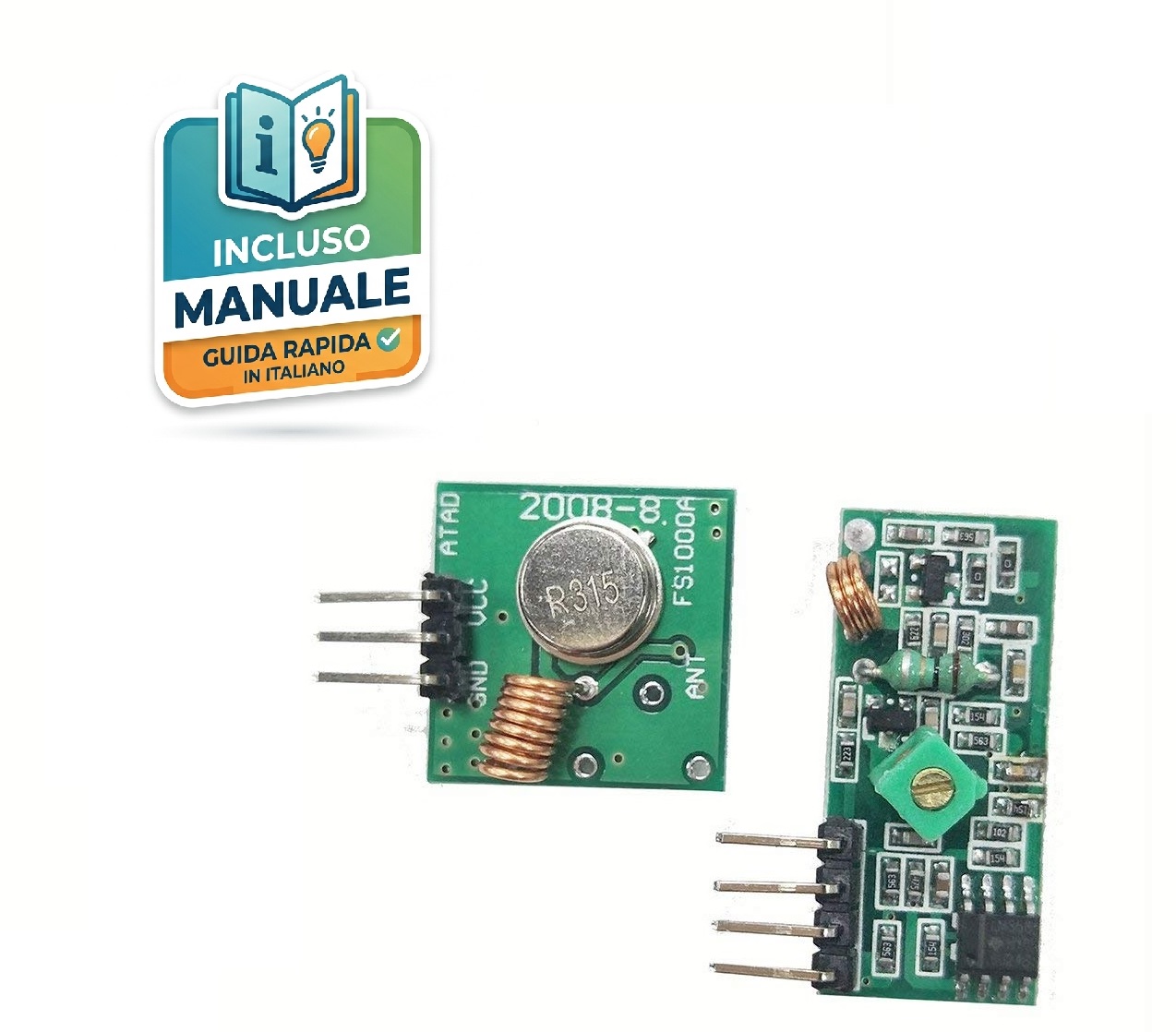

Kit Trasmettitore e Ricevitore Wireless RF 315MHz per Arduino – Moduli FS1000A e XY-MK-5V

Progettazione Wireless Semplificata Questo kit di ricetrasmissione RF è un pilastro della prototipazione elettronica. La combinazione del trasmettitore FS1000A e del ricevitore XY-MK-5V offre un ponte wireless trasparente per i tuoi dati digitali. Grazie alla sua flessibilità di tensione, il trasmettitore può essere potenziato per coprire distanze maggiori, rendendolo estremamente versatile per ogni scenario.

Caratteristiche Principali

1. Trasmettitore FS1000A: Un modulo compatto che può essere alimentato fino a 12V per massimizzare la potenza del segnale.

2. Ricevitore XY-MK-5V: Ottimizzato per lavorare a 5V con un consumo di corrente molto basso (< 4 mA), perfetto per dispositivi a batteria.

3. Ottimizzazione delle Prestazioni: I moduli sono già tarati sulla frequenza 315MHz. È possibile saldare un’antenna esterna per stabilizzare la connessione e incrementare il raggio d’azione fino a 200 metri.

Applicazioni Comuni

• Creazione di telecomandi wireless personalizzati.

• Sistemi di domotica per il controllo di luci e prese a distanza.

• Realizzazione di sensori wireless per monitoraggio ambientale.

• Implementazione di sistemi antifurto e allarmi perimetrali.

4. SPECIFICHE TECNICHE

Trasmettitore (FS1000A)

• Frequenza: 315 MHz

• Tensione: 2.5V – 12V DC

• Corrente operativa: 4 mA @ 5V / 15 mA @ 9V

• Velocità di trasmissione: Fino a 10 Kbps

• Dimensioni: 22 × 21 × 8 mm

Ricevitore (XY-MK-5V)

• Frequenza: 315 MHz

• Tensione: 3V – 5V DC

• Modulazione: ASK / OOK

• Uscita: Livello TTL

• Dimensioni: 32 × 13 × 8 mm

5. PINOUT (COLLEGAMENTI)

Trasmettitore (3 Pin)

• VCC: Alimentazione positiva

• DATA: Ingresso segnale digitale

• GND: Massa

Ricevitore (4 Pin)

• VCC: Alimentazione 5V

• DATA: Uscita segnale (due pin centrali collegati internamente)

• GND: Massa
