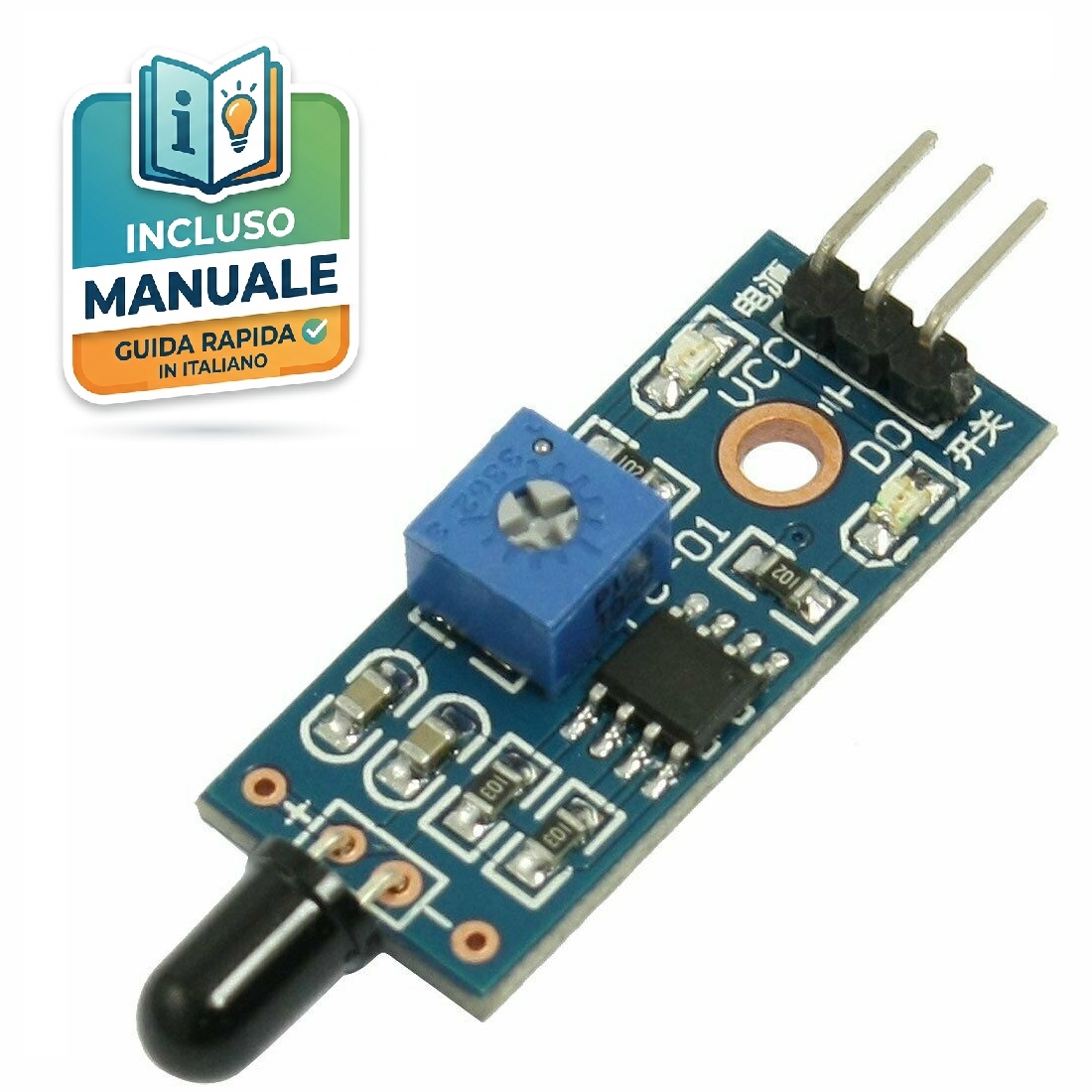

Modulo elettronico blu sensore di rilevamento fiamma e incendio antincendio con fotodiodo nero, chip LM393, trimmer di regolazione e tre pin di connessione per Arduino.

Modulo Sensore Infrarosso Rilevamento Fiamma e Incendio 760nm-1100nm per Arduino e ESP32

1,80 €
You save (%)

Proteggi i tuoi progetti e realizza sistemi di sicurezza antincendio intelligenti con questo modulo sensore infrarosso per il rilevamento della fiamma. Basato sul chip comparatore LM393, questo sensore a 3 pin è altamente sensibile alla luce emessa dal fuoco (nello spettro della luce visibile e degli infrarossi, con una lunghezza d’onda compresa tra 760 nm e 1100 nm). È ottimizzato per intercettare il colore classico del fuoco (e non la propulsione blu), offrendo un’uscita digitale immediata non appena viene rilevata una minaccia.

Spettro Ottimizzato: Rileva sorgenti luminose con lunghezze d’onda da 760 nm fino a 1100 nm (emissione tipica delle fiamme libere).
Comparatore LM393: Integra un chip di controllo che garantisce un segnale digitale pulito, stabile e privo di falsi positivi.
Soglia Regolabile: Dotato di un trimmer monogiro a bordo per calibrare la sensibilità del segnale in base alle condizioni di luce ambientale.
Consumi Irrisori: Assorbe una corrente inferiore a 2 mA, rendendolo perfetto per dispositivi alimentati a batteria o moduli IoT.

Esaurito

COD: a6 Categorie: Fiamma e fuoco, Infrarossi IR Tag: Arduino Allarme, Chip LM393, Elettronica Sicurezza, Modulo Antincendio, Rilevamento Fuoco, Sensore Fiamma, Sensore Infrarosso, Sensore Ottico 3Pin Marchio: Winmar

Sicurezza e Reattività per i tuoi Prototipi Antincendio Il modulo sensore di fiamma a infrarossi è il componente fondamentale per la creazione di robot vigili del fuoco, allarmi domestici domotici o sistemi di sicurezza per stampanti 3D. Il fotodiodo nero installato sulla scheda si comporta come un ricevitore ottico di precisione: la sua resistenza varia repentinamente quando viene investito dalle radiazioni infrarosse generate da una combustione. Il chip comparatore LM393 elabora istantaneamente questa variazione, inviando un segnale logico alto o basso direttamente al microcontrollore.

Specifiche Tecniche Complete

Chip di Controllo: LM393 (Comparatore differenziale di tensione stabile).
Tensione di Alimentazione (VCC): Compatibile sia a 3.3V che a 5V DC (perfetto per Arduino, Raspberry Pi, PIC ed ESP32).
Assorbimento di Corrente: Estremamente ridotto, minore di 2 mA.
Banda Spettrale di Rilevamento: Da 760 nm a 1100 nm.
Angolo di Rilevamento: Circa 60 gradi (il fotodiodo è altamente direttivo).
Uscita Hardware: 1 Canale Digitale (DO – Digital Output).
Indicatori di Bordo: LED di alimentazione (Power) e LED di stato dell’uscita digitale (Trigger).

Configurazione dei Contatti (Piedinatura a 3 Pin) La connessione al microcontrollore è immediata grazie ai 3 pin standard passo 2.54 mm chiaramente serigrafati sul circuito stampato:

VCC: Ingresso alimentazione positiva (3.3V – 5V).
GND: Riferimento di terra (massa del circuito).
DO: Uscita Digitale (Digital Output). Fornisce un segnale logico BASSO (0V) in presenza di fuoco e un segnale ALTO (VCC) in condizioni normali di sicurezza.

Consigli Pratici per l’Installazione Per garantire la massima efficacia del sensore ed evitare danneggiamenti all’hardware, mantenere il fotodiodo a una distanza di sicurezza adeguata dalla fiamma diretta durante i test. La sensibilità può essere calibrata agendo sul potenziometro blu integrato sulla scheda: ruotandolo, è possibile isolare il modulo dalle sorgenti di luce artificiale della stanza (come le lampadine a incandescenza) focalizzando l’allarme solo sul fuoco reale.

Contenuto della Confezione

1 x Modulo Sensore Infrarosso di Rilevamento Fiamma a 3 pin con chip LM393.

Peso	8 g
