Modulo Wireless NRF24L01 + PA + LNA 2.4 GHz 1100mt con Antenna Esterna

Comunicazione Radio a Lungo Raggio e ad Alta Velocità per Maker Professionisti

Il modulo wireless NRF24L01+ con amplificatori PA e LNA rappresenta l’evoluzione ad alta potenza del celebre chip di comunicazione a stato solido di Nordic Semiconductor. Il circuito integrato converte i dati provenienti dal bus SPI e li trasmette via radio gestendo internamente la modulazione GFSK. La vera forza di questa variante risiede nella circuiteria di amplificazione hardware: il circuito PA incrementa la potenza del segnale in trasmissione, mentre il circuito LNA aumenta la sensibilità in ricezione della scheda, permettendo di captare anche i segnali più deboli o attenuati da ostacoli. Dotato di schermatura metallica RF on-board, il modulo è protetto dalle interferenze elettromagnetiche esterne, garantendo un flusso dati pulito. Ideale per la creazione di reti mesh di sensori o per il controllo remoto a grande distanza di rover e velivoli DIY.

Consiglio pratico per l’alimentazione: I moduli NRF24L01 ad alta potenza (+PA+LNA) richiedono picchi di corrente significativi durante la trasmissione dei dati. Sebbene la logica dei pin sia tollerante a 5V, l’alimentazione del pin VCC deve essere rigorosamente a 3.3V DC. Si raccomanda caldamente l’utilizzo di un modulo adattatore di alimentazione con regolatore a bordo (socket adapter) o l’aggiunta di un condensatore elettrolitico da 10uF-100uF tra i pin VCC e GND per prevenire riavvii e perdite di pacchetti dovute a cali di tensione del microcontrollore.

Specifiche Tecniche del Prodotto

• Chip Wireless Principale: Nordic Semiconductor nRF24L01+.

• Moduli di Amplificazione: PA (Power Amplifier) + LNA (Low Noise Amplifier).

• Frequenza di Lavoro: Banda ISM a 2.4 GHz (2400 MHz – 2525 MHz).

• Velocità di Trasmissione Dati (Data Rate): Selezionabile tra 250 kbps, 1 Mbps e 2 Mbps.

• Tensione di Alimentazione (VCC): Da 2.7V a 3.6V DC (ATTENZIONE: Non alimentare a 5V).

• Livello Logico dei Pin I/O: Tollerante a 5V (collegabile direttamente ai pin SPI di Arduino).

• Corrente Massima in Emissione (Peak): Circa 115 mA.

• Corrente Massima in Ricezione (Peak): Circa 45 mA.

• Guadagno dell’Antenna: 2 dBi con connettore SMA maschio.

• Distanza di Copertura: Fino a 1100 metri (in campo aperto, a 250 kbps di velocità).

• Interfaccia di Connessione: Pin header maschio 2×4 passo standard 2.54 mm.

Mappatura dei Pin (Connettore Standard 8-pin)

• GND: Massa del circuito.

• VCC: Alimentazione Positiva (+3.3V DC costante).

• CE: Chip Enable (Attiva la modalità di trasmissione o ricezione radio).

• CSN: Chip Select Not (Segnale di abilitazione del bus SPI).

• SCK: Serial Clock (Clock del bus SPI).

• MOSI: Master Output Slave Input (Ingresso dati SPI).

• MISO: Master Input Slave Output (Uscita dati SPI).

• IRQ: Interrupt Request (Pin di uscita opzionale per segnalare dati pronti o errori).

Contenuto della Confezione

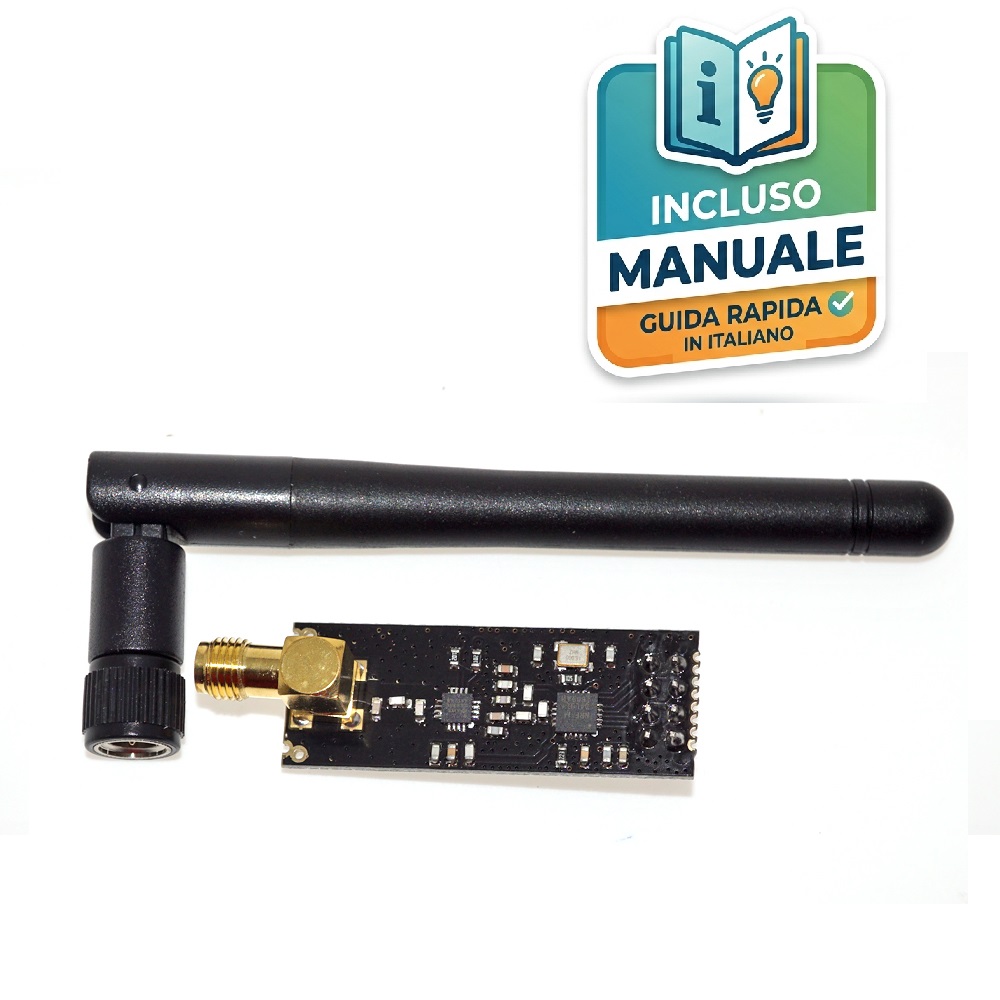

• 1 x Modulo ricetrasmettitore wireless 2.4 GHz NRF24L01+PA+LNA con schermatura.

• 1 x Antenna a stilo orientabile da 2dBi con connettore SMA.
