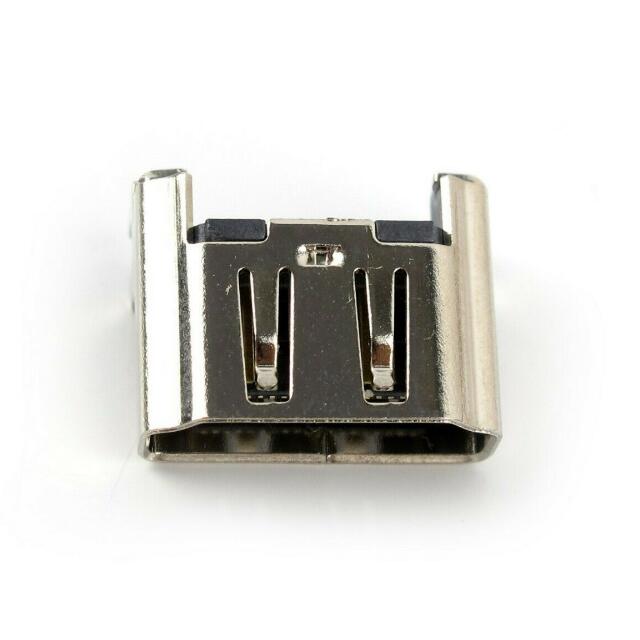

Connettore Porta HDMI di Ricambio per Sony PlayStation 4 FAT

Riparazione Professionale Video: Porta HDMI PS4 FAT

Se la tua PlayStation 4 FAT non trasmette più immagini alla TV, il colpevole è spesso il connettore HDMI usurato o danneggiato internamente. Questo ricambio di precisione permette di riportare la console alle prestazioni originali, evitando costose sostituzioni dell’intera scheda madre.

Qualità Costruttiva Superiore

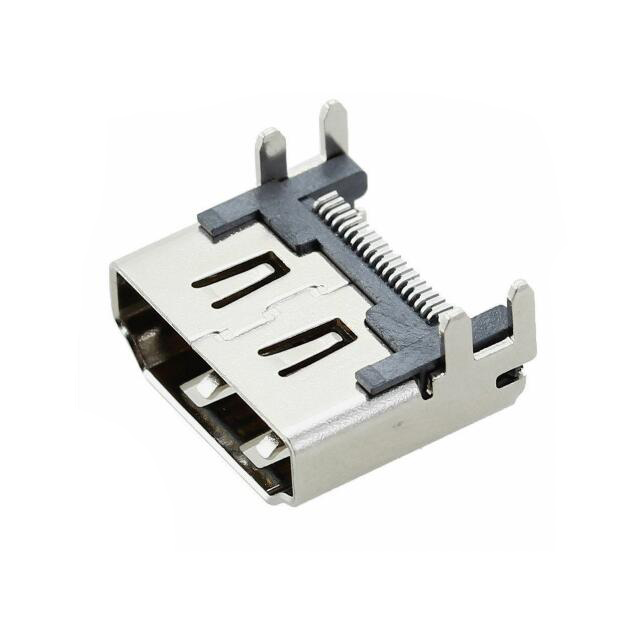

Ogni connettore è realizzato con schermatura metallica rinforzata per resistere alle sollecitazioni meccaniche del cavo HDMI. I 19 pin di contatto sono pre-stagnati per facilitare il processo di saldatura e garantire una connessione elettrica ottimale.

⚙️ Specifiche Tecniche Complete

• Compatibilità Console: Sony PS4 FAT (CUH-10xx, CUH-11xx, CUH-12xx).

• Standard Video: HDMI 1.4 / 2.0 (Supporta risoluzioni fino a 1080p/60Hz).

• Punti di Ancoraggio: 4 pin di fissaggio meccanico per la massima stabilità sul PCB.

• Materiale: Acciaio inossidabile e contatti placcati.

🛠️ Consigli di Installazione e Cablaggio

1. Dissaldatura: Utilizzare aria calda a circa 350-380°C per rimuovere la vecchia porta senza sollevare le piste del PCB.

2. Pulizia: Rimuovere il vecchio stagno dai pad con una treccia dissaldante e pulire con alcol isopropilico.

3. Saldatura: Applicare flussante e procedere alla saldatura dei 19 pin di segnale. Si consiglia l’uso di un microscopio per verificare l’assenza di ponti di stagno tra i pin.

4. Test: Verificare la continuità dei pin prima di rimontare completamente la console.
