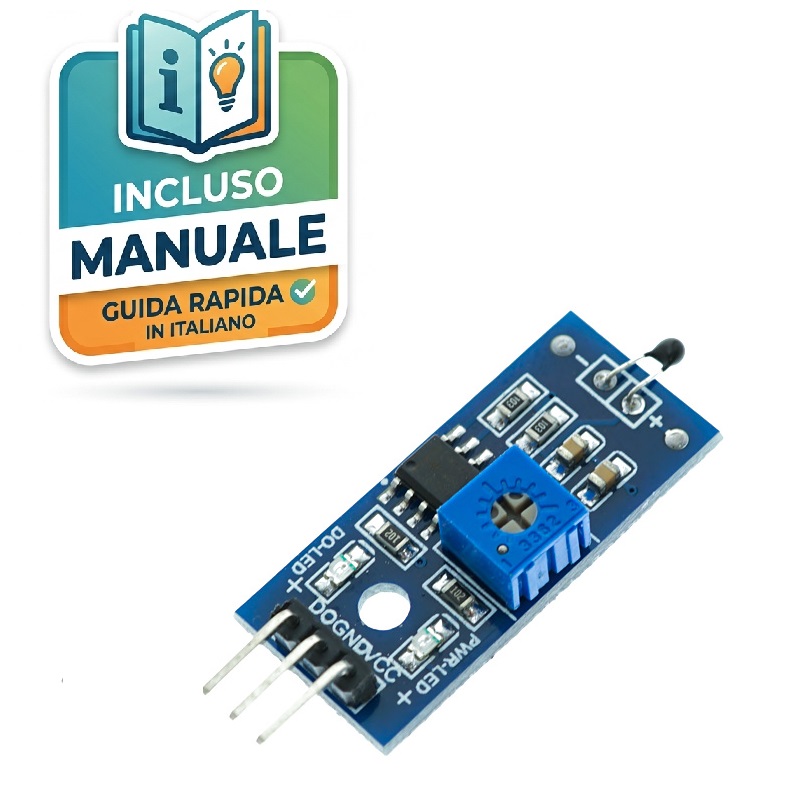

Modulo elettronico blu sensore di temperatura con termistore NTC, chip LM393, potenziometro di regolazione blu e connettore a 3 pin.

Modulo Sensore di Temperatura con Termistore NTC e Comparatore LM393 per Arduino / 3.3V – 5V

1,40 €
You save (%)

Rileva con precisione le variazioni termiche ambientali nei tuoi progetti elettronici con questo modulo sensore di temperatura a termistore NTC. Sulla scheda è integrato il chip comparatore LM393 e un potenziometro di calibrazione che permette di impostare una soglia termica personalizzata. Quando la temperatura supera il limite stabilito, il modulo cambia istantaneamente lo stato della sua uscita digitale (DO), rendendolo perfetto per sistemi di allarme, controllo ventole e automazione con Arduino o Raspberry Pi.

Alta Sensibilità: Il termistore NTC rileva in modo rapido e preciso i cambiamenti termici dell’ambiente circostante.
Soglia Regolabile: Potenziometro integrato a bordo per personalizzare la temperatura di attivazione.
Uscita Digitale Diretta: Il pin DO (Digital Output) invia segnali logici 0 o 1 direttamente al microcontrollore.
Doppio LED di Stato: Indicatori visivi dedicati per monitorare l’alimentazione (PWR-LED) e lo scatto della soglia (DO-LED).

4 disponibili

COD: A119 Categoria: TEMPERATURA Tag: Allarme Temperatura, Arduino Termico, Componenti IoT., Controllo Ventole, Elettronica Prototipazione, Maker Italia., modulo lm393, Regolazione Trimmer, Sensore 5V, Sensore Temperatura, Termistore NTC, Uscita Digitale Marchio: Winmar

La Soluzione Semplice ed Efficiente per il Controllo Termico Automatico Questo modulo termico hardware è progettato per semplificare la gestione della temperatura nei sistemi embedded. A differenza dei sensori puramente analogici che richiedono calcoli software complessi per convertire i dati, questa scheda elabora il segnale direttamente a livello hardware tramite il chip comparatore LM393. È la scelta ideale per creare interruttori termici indipendenti o trigger digitali veloci.

Specifiche Tecniche Avanzate

Chipset Comparatore: LM393 (garantisce un segnale digitale pulito e privo di rumore di fondo).
Sensore Termico: Termistore NTC (Negative Temperature Coefficient).
Tensione di Alimentazione: Funziona stabilmente da 3,3V a 5V DC (compatibile sia con logiche a 3.3V che a 5V).
Tipo di Uscita: Digitale logica binaria (0 e 1 / TTL).
- Uscita Bassa (0V): Quando la temperatura rilevata supera la soglia impostata dal trimmer.
- Uscita Alta (VCC): Quando la temperatura è al di sotto della soglia.
Corrente di Uscita: Capacità di pilotaggio del comparatore superiore a 15 mA.

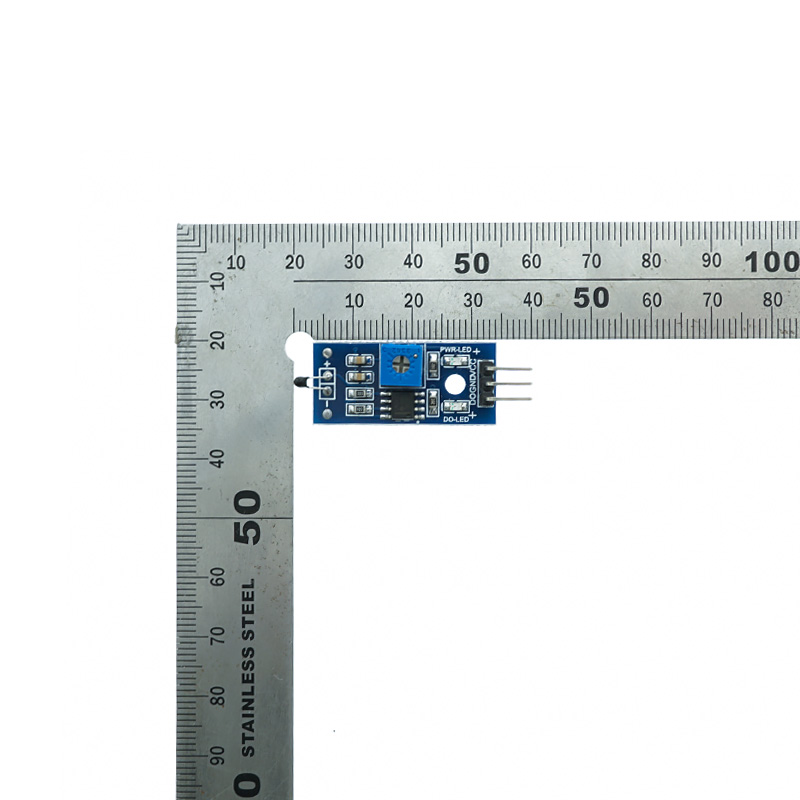

Dimensioni Compatte del PCB: 3,2 cm x 1,4 cm.
Fissaggio Meccanico: Dotato di un foro centrale per un’installazione stabile con viti nel tuo case o telaio.

Logica di Connessione e Pinout (3 Pin) L’interfaccia a 3 pin standard con passo da 2,54 mm permette un collegamento immediato tramite cavetti Dupont:

VCC: Alimentazione positiva (3,3V – 5V).
GND: Massa / Collegamento a terra.
DO: Uscita digitale (Digital Output) da connettere a un pin di input della scheda di sviluppo o direttamente a un modulo relè da 5V.

Applicazioni Tipiche

Domotica e Serre: Sistemi automatici di monitoraggio termico e allarmi per eccesso di calore.
Raffreddamento Hardware: Attivazione automatica di ventole di raffreddamento su PC, stampanti 3D o alimentatori quando i dissipatori si surriscaldano.
Didattica STEM: Progetti scolastici e laboratori di robotica incentrati sul campionamento dei parametri ambientali.

Contenuto della Confezione
