Sensore MQ-3 Alcol e Gas – Modulo Arduino Etilometro Analogico Digitale

Sensore MQ-3: La Soluzione Precisa per il Rilevamento di Alcol

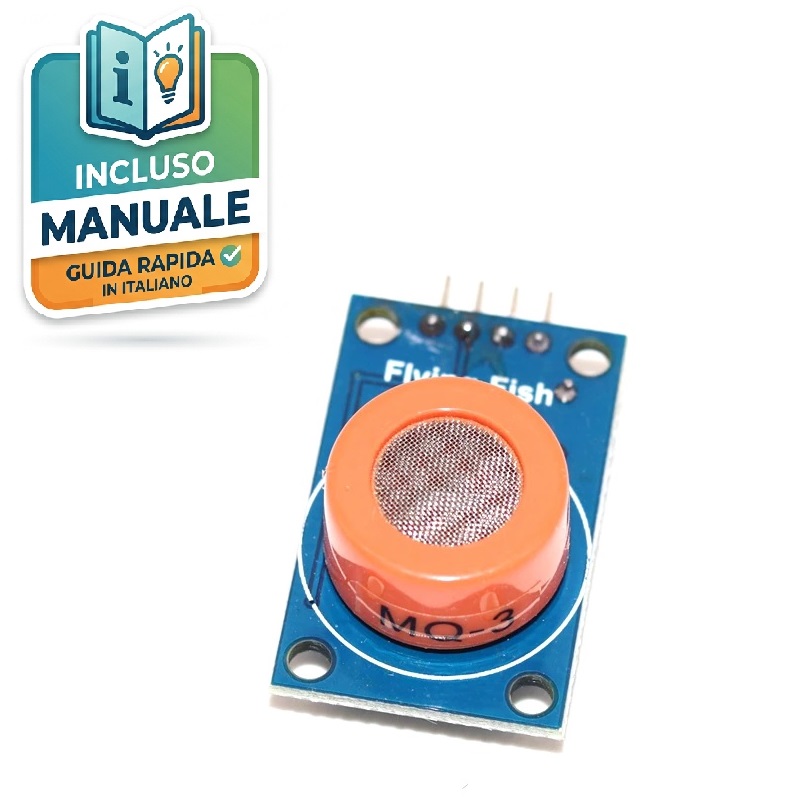

Il modulo Sensore MQ-3 è uno dei sensori più utilizzati nel mondo dei maker per la misurazione della concentrazione di alcol nell’aria. La sua struttura interna basata sullo SnO2 (biossido di stagno) permette di variare la conducibilità in presenza di vapori alcolici, rendendolo estremamente affidabile per progetti di sicurezza e monitoraggio.

Versatilità di Integrazione

Grazie alla presenza dell’uscita analogica, puoi leggere valori precisi tramite i pin ADC di Arduino per calcolare i mg/L di alcol. L’uscita digitale, invece, è perfetta per attivare buzzer o LED di allarme non appena viene superata una determinata soglia impostata manualmente sulla scheda.

⚙️ Specifiche Tecniche

• Tensione operativa: DC 5V.

• Corrente di riscaldamento: Circa 150mA (necessario un breve periodo di pre-riscaldamento).

• Intervallo di rilevamento: 10-1000 ppm (Alcol).

• Interfaccia: VCC, GND, DO, AO.

📐 Dimensioni e Calibrazione

• Ingombro: Circa 32mm x 20mm x 22mm.

• Regolazione: Il potenziometro a bordo agisce sulla soglia dell’uscita digitale (DO).

• Note: Il sensore richiede un periodo di “burn-in” iniziale per garantire letture accurate.

📊 Esempi di Applicazione

• Etilometro Digitale: Misurazione del tasso alcolemico tramite aria espirata.

• Sicurezza Veicolare: Blocco motore in presenza di vapori di alcol nell’abitacolo.

• Monitoraggio Industriale: Rilevamento di fughe di solventi o etanolo in laboratori.
